Bangunan baja tinggi pesawat pesawat pesawat pesawat pesawat pesawat pesawat kapal terbang

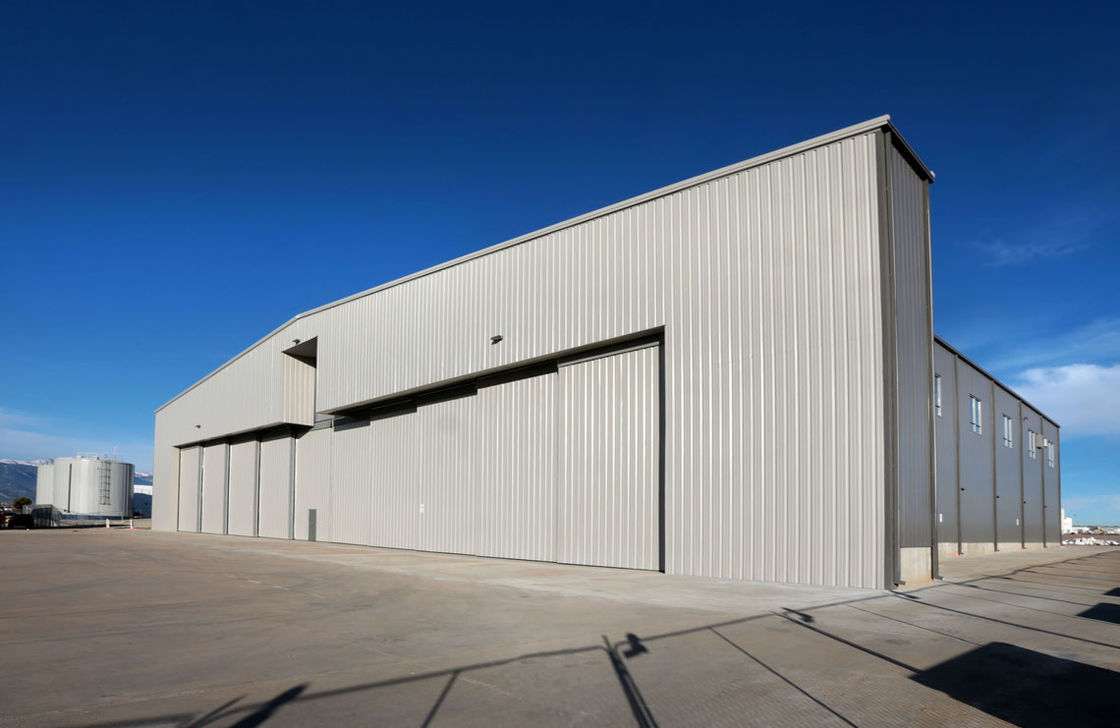

Bangunan baja tinggi Dukungan Hangar Pesawat Logam

Peralatan dan Proses Manufaktur Bagian H KXD
Pemotongan pelat baja→Mengumpulkan bagian H→Pengelasan otomatis-Pengukuhan bagian H→Mengumpulkan→Pengelasan manual→Pembakaran tembakan-Pentoring→
Penyimpanan

I.Mengiris pelat baja
Pelat baja bagian H harus diperiksa lagi oleh pabrik dan harus diterapkan di bawah kondisi hingga desain dan persyaratan yang ditentukan setelah pemeriksaan.Pemotongan pelat baja harus bertujuan untuk menjamin kualitas dan penghematan bahanUntuk setiap proses seperti pemotongan pelat, perakitan tipe H,komponen perakitan dan pra- perakitan harus dilakukan oleh pekerja profesional pengaturan tepat pada permukaan pengolahan dan perakitan sampel platUntuk menjamin keakuratan dimensi geometris komponen, toleransi bentuk dan posisi, sudut dan permukaan kontak, pemeriksaan oleh inspektur diperlukan setelah memulai.Untuk memastikan kualitas pemotongan,permukaan pelat ultra-tebal mengalami pengujian kekerasan karburasi permukaan sebelum memotong. Peralatan pemotong CNC lebih disukai untuk memotong.99% gas oksigen cair digunakan untuk menjamin kelancaran dan rata permukaan pemotongan tanpa kerucut dan slag.Groove dipotong dengan mesin pemotong khusus impor.

Nama peralatan: Mesin pemotong api CNC portabel
Nomor Model: CNCDG-1530
Fitur aplikasi: pemotongan pelat baja ((5-100mm ketebalan pemotongan pelat), beveling tepi.Memang menguntungkan dalam peralatan kecil dan mudah dipindahkan.Utamanya untuk memotong komponen kecil yang teratur dan tidak teratur dan beveling pelat.

Nama peralatan:Mesin pemotong api lurus
Nomor Model:DZCG-4000A
Fitur aplikasi:pemotongan pelat baja ((5-100mm ketebalan pemotongan pelat)Ya.plat flange, pemotongan plat web, lebar pemotongan efektif: 3200mm

Nama peralatan:mesin pemotong CNC
Nomor Model: CNC-4000C
Fitur aplikasi:pemotongan pelat baja ((5-100mm ketebalan pemotongan pelat)Ya.pelat flange,pemotongan lempeng web dan komponen yang tidak teratur,lebar pemotongan yang efektif: 3200mm

Nama peralatan: Mesin pengeboran radial
Nomor model:Z3050*16/1
Fitur aplikasi:Diameter pengeboran maksimum φ50mm,Terutama untuk pengolahan lubang penghubung baut komponen

Nama peralatan:Pentcher machine
Nomor model:JH21-400
Fitur aplikasi:Tekanan percetakan maksimum 400 ton,Utamanya untuk perforasi pelat, blanking, lentur dan peregangan dangkal

Nama peralatan:Mesin penggunting
Nomor model:Q11Y-25*2500
Fitur aplikasi: lebar pemotongan 2500mm dan ketebalan pemotongan 3-25mm

Bagian baja II.H
Proses perakitan diatur pada jalur produksi bagian H yang diimpor.4 sistem penentuan posisi hidraulik menekan dengan kuat antara flange atas/bawah dan lempeng web di posisi.The menyesuaikan paralelisme dari pelat flange dan tegak lurus antara flange dan web pelat dan mendapatkan mereka tetap setelah. Pengelasan pemasangan harus mengadopsi pengelasan pelindung gas C02.

Nama peralatan:Mesin perakitan baja bagian H
Nomor Model:Z20B
Fitur aplikasi:terutama untuk tipe H assembly u,width flange 150-800mm,ketinggian jaring 160-2000 mm

III.Selap otomatis
Bagian baja bagian H akan diangkat ke mesin las busur otomatis terendam tipe gantry untuk pengelasan.Proses pengelasan harus dilakukan sesuai dengan urutan pengelasan yang ditentukan dan parameter regulasi.Pemanas sebelumnya, yang menggunakan pemanas listrik, diperlukan untuk pelat komponen yang sangat tebal.Suhu yang ditetapkan harus ditentukan berdasarkan suhu yang ditentukan.Silakan lihat dokumen proses pengelasan pabrik untuk rincian.

Nama peralatan: Mesin pengelasan busur otomatis terendam jenis gantry
Nomor Model:LHA5ZB
Fitur aplikasi:Utamanya untuk pengelasan perakitan baja bagian H yang maksimum garis silang hingga 800mm × 2000mm

Mesin penguat bagian IV.H baja
Proses penguatan baja bagian H: Koreksi datarnya flange dengan menggunakan mesin penguatan pelat flange bagian H.Api-mengoreksi tegak lurus antara flange bagian H dan lempeng web dalam keadaan khusus dan kemudian mengoreksi lenturan sisi dari baja bagian H. Suhu nyala api harus dikontrol di bawah kisaran 600 ~ 800oC.

Nama peralatan:Mesin penguat bagian H baja
Nomor Model:YTJ60B
Fitur aplikasi:Utamanya untuk memperbaiki deformasi balok I atau H bagian pelat flange baja selama proses pengelasan,lebar flange 200-1000mm, ketebalan flange≤ 60 mm, ketinggian jaring ≥350mm

Nama peralatan:Mesin penguat flange bagian H
Nomor model:HYJ-800
Fitur aplikasi:Terutama untuk memperbaiki deformasi balok I atau pelat flange baja bagian H selama proses las,lebar flange 160-800mm,kekandelan flange≤40mm,tinggi web≥160mm

V.Pengumpulan komponen yang disimulasikan
1.Kenalilah gambar dan persyaratan teknis dari bengkel komponen.
2Komponen model perlu diperiksa kembali oleh departemen terkait setelah membuat dan menyelesaikan komponen model dan kemudian dirakit.
3. Markup yang tepat
4.Periksa komponen setelah perakitan pertama. Untuk komponen multi-kelompok, pra- perakitan untuk kelompok pertama dan kemudian perakitan batch setelah tes yang memenuhi syarat.

VI.Selap manual

VII.Pembom tembakan
Nama peralatan: mesin peledak dengan kepala 10
Nomor Model: QH1525
Fitur aplikasi:Terutama untuk tembakan tembakan baja bagian termasuk baja bagian H, anggota las dan pelat baja,10kepala pengempalan; ukuran entri mesin:1500Aku tidak tahu.2500dan anggota di 1200Aku tidak tahu.2000ukuran bisa melewati mesin sekaligus; hingga Sa2.5 Kelas.

VIII.Pentoring
Permukaan anggota harus rata, datar, mengkilap dan dicat penuh tanpa munculnya retakan, mengelupas dan lubang pin. Warna dan ketebalan lapisan juga harus memenuhi persyaratan desain.Jika tidak ada persyaratan tertentu,standar berikut harus dipatuhi:kekandungan adalah 150μmdi dalam ruangan sementara 125μmDi luar ruangan. Penyimpangan yang diizinkan adalah -25μm. Penyimpangan yang diizinkan dari ketebalan film cat kering untuk setiap kali melukis
Dua lapisan primer:ketebalan 40 ± 5 μm; Dua lapisan cat akhir:ketebalan adalah 60±5μm.

Nama peralatan:Penyemprot tanpa udara
Nomor Model:CPQ9CA
Fitur aplikasi: Kapasitas turunan:56 L/menit,Konsumsi udara:50~1200 L/menit.Terutama untuk cat permukaan anggota struktural, rasio tekanan: 32:1
